压缩机分类及其工作原理

文章出处:人气:8发表时间:2019/6/3 8:33:29

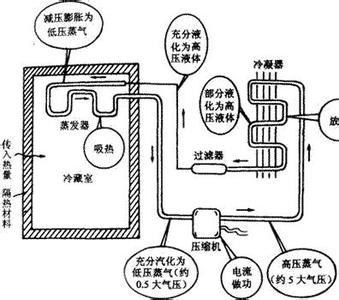

       压缩机(compressor),是将低压气体提升为高压气体的一种从动的流体机械,是制冷系统的心脏。它从吸气管吸入低温低压的制冷剂气体,通过电机运转带动活塞对其进行压缩后,向排气管排出高温高压的制冷剂气体,为制冷循环提供动力,从而实现压缩→冷凝(放热)→膨胀→蒸发 ( 吸热 ) 的制冷循环。(如图1)



       制冷和空调行业中采用的压缩机有5大类型:往复式、螺杆式、回转式、涡旋式和离心式,其中往复式是小型和中型商用制冷系统中应用最多的一种压缩机。螺杆式压缩机主要用于大型商用和工业系统。回转式压缩机、涡旋式压缩机主要用于家用和小容量商用空调装置,离心式压缩机则广泛用于大型楼宇的空调系统。

       如今家用冰箱和空调器压缩机都是容积式,其中又可分为往复式和旋转式。往复式压缩机使用的是活塞、曲柄、连杆机构或活塞、曲柄、滑管机构,旋转式使用的多是滚动转子压缩机。在商用空调上,又多是离心式、涡旋式、螺杆式。

       冰箱压缩机品牌:海尔Haier、西门子SIEMENS、容声Ronshen、美的Midea、美菱Meling等。

       空调压缩机品牌:格力、美的、海尔、志高、海信科龙、大金、春兰、奥克斯、松下、三菱等。

      按压缩机工作原理分类

     1.容积式压缩机

       靠在气缸内作往复或回转运动的活塞,使气缸内的气体体积减小,压力升高,然后把气体压出。又可分为回转压缩机和往复压缩机等。回转压缩机是靠各种起活塞作用的转子在气缸内作回转运动而使气体体积发生变化来压缩和输送气体;往复压缩机是靠活塞或隔膜在气缸内作往复运动使气体体积发生变化来压缩和输送气体。

      2.速度式压缩机

      气体在高速旋转叶轮的作用下,得到巨大的动能,而后在扩压器中急剧降速,从而使气体的动能转变为势能,借以提高气体的压力;又可分为轴流式、离心式和混流式等种类。

       根据排气压力大小

      1.低压压缩机

      其排气压力在19.6×10~9.8×10帕之间,主要用作石油、化工、冶金、机械加工、采矿、建筑等部门的动力源。

       2.中压压缩机

      其排气压力在9.8×10~9.8×10帕之间,主要用于石化工业,如作为裂解气、甲烷、乙烯、丙烯、氢气等的各种压缩机,以及冷冻用的氨压缩机等。

       3.高压压缩机

      其排气压力在9.8×10~9.8×10帕之间,主要用于尿素工业的二氧化碳压缩机、合成氨工业的氢氮气压缩机、空气分离的氧气和空气压缩机以及合成甲醇的原料气压缩机等。

      压缩机按结构形式的其他分类方法

      1、按压缩机的气缸位置(气缸中心线)可分为:卧式压缩机、立式压缩机、角式压缩机。

      2、按压缩机气缸段数(级数)可分为:单段压缩机(单级)、双段压缩机(两级)、多段压缩机(多级)。

      3、按气缸的排列方法可分为:串联式压缩机、并列式压缩机、复式压缩机、对称平衡式压缩机(大型压缩机都朝这方向发展)。

      4、按活塞的压缩动作可分为:单作用压缩机、双作用压缩机、多缸单作用压缩机、多缸双作用压缩机。

      5、按压缩机的排气终压力可分为:低压压缩机、中压压缩机、高压压缩机、超高压压缩机。

      6、按压缩机排气量的大小可分为:微型压缩机、小型压缩机、中型压缩机、大型压缩机。

      7、按压缩机的转速可分为:低转数压缩机、中转数压缩机、高转数压缩机。

      8、按传动种类可分为:电动压缩机、气动压缩机、以内燃机为动力的压缩机、以汽轮机为动力的压缩机。

      9、按冷却方式可分为:水冷式压缩机、风冷式压缩机。

      10、按动力机与压缩机之传动方法可分为:装置刚体联轴节直接传动压缩机或称紧贴接合压缩机,装置挠性联轴节直接传动压缩机,减速齿轮传动压缩机,皮带(平皮带或三角皮带)传动压缩机,无曲轴--连杆机构的自由活塞式压缩机,正体构造压缩机--即摩托压缩机动力机气缸与压缩机座整体制成,并用共同的曲轴的压缩机。

      此外,压缩机还有固定式和移动式之分,及有十字头无十字头之分。
